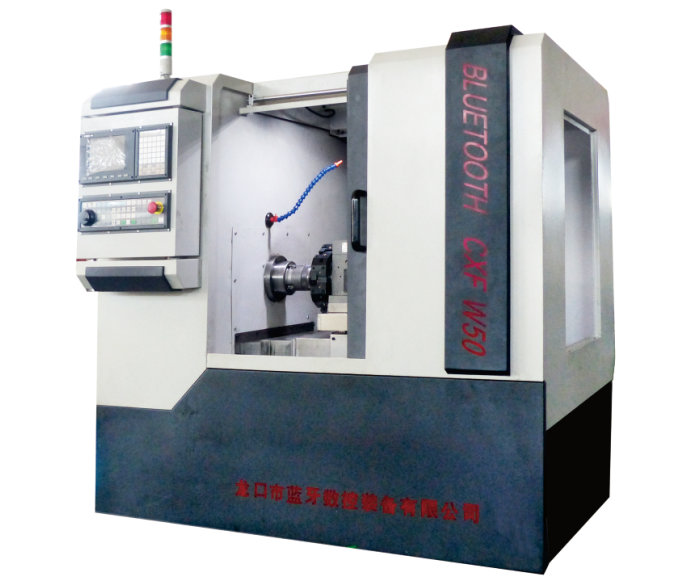

数控车方机床
该款数控车方机是采用数控系统作为控制系统,控制由交流伺服进给电机所构成的半闭环控制装置的数控机床。机床外观造型简洁,布局合理,品质可靠,操作灵活,排屑方便。
CXF-W50 | |||
主轴 | 说明 | ||
主轴 | 伺服主轴电机 |
| |
电机功率 | 5.5KW | ||
转速 | 2000rpm |
| |
夹紧 | 通孔∮50 |
| |
夹紧形式 | 前置液压卡盘,后置拉紧油缸 |
| |
进给配置 |
| ||
X轴 |
|
| |
X轴电机 | 6N伺服电机 | ||
X轴行程 | 150mm |
| |
X轴进给速度 | 10m/min |
| |
Z轴 |
|
| |
Z轴电机 | 6N伺服电机 | ||
Z轴行程 | 200mm |
| |
Z轴进给速度 | 10m/min |
| |
导轨 |
|
| |
X轴 | 直线滚珠导轨 | ||
Z轴 | 直线滚珠导轨 | ||
丝杠 |
| ||
X轴 | 滚珠丝杠 | ||
Z轴 | 滚珠丝杠 | ||
润滑 |
| ||
主轴箱 | 脂润滑 |
| |
其他 | 集中润滑 |
| |
气动装置 |
| ||
配有气动装制,需要有气源的供给。 |
| ||
刀架配置 |
| ||
卧式车刀塔 | 4工位刀架 | ||
卧式车铣刀座 | Max.2000rpm |
| |

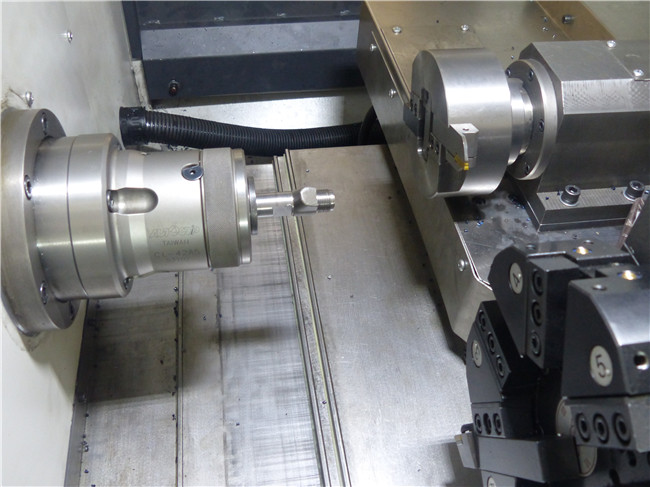

加工形式 | ·数控车功能+车铣二、四、六方等功能 ·车削直径50mm ·铣六方对边42mm |
| |
冷却 | |||
车和车铣 | 80W冷却水泵 | ||
防护 | |||
全防护 | |||
电气 | |||
系统 | 西门子/台湾新代/苇杭系统(自主研发) | ||
控制电压 | 24V(DC) | ||
电气 | 主要控制电气 | ||
排屑 |
| ||
手动排屑 |
| ||
说明:设备配件根据需要如有改动,恕不另行通知,可按当时配置。 | |||
序 号 | 名 称 | 备 注 |
1 | 尾座顶尖 | |
2 | 排屑机 | |
3 | 6工位刀塔 |
